PFCK系列可逆反击锤式破碎机

PFCK系列可逆反击锤式破碎机由我公司开发设计的一种新型破碎设备。可逆反击锤式破碎机是一种破碎转子可以正传,反转的新型破碎设备,可逆双反击锤式破碎机主要是靠冲击作用来破碎物料。该机主要由破碎机主机、电动机、液力偶合器,液压站,减震系统等组成。结构上采用了大转子、短销轴、组合式锤头、上下同步调节装置,并且在机体进口处添加了耐磨齿板,具有打击力度大,操作维修方便,易损件使用寿命长等优点。另外,取消了老式破碎机下的篦条,对物料水份适应性增强,排料畅通,破碎细度调节范围大。

产品优势



PFCK系列可逆反击锤式破碎机的优势

  •

    节约能源

    无筛底双级破碎机需要配备两台电机,可移式反击破碎机只需配备一台电机,相同产量情况下,节约电耗45%-50%。

  •

    没有筛网篦底,绝不堵塞

    可逆反击锤式破碎机保留了无筛底双级破碎机的突出优点,该机设计没有筛网篦底,对物料含水率没有严格要求,不存在糊堵筛板的问题,更不存在细粉不能及时排出,重复粉碎的问题,粉碎效率高,不存在锤头无效磨损的现象。

  •

    锤头寿命长

    该机采用独特的内部结构,锤头、锤柄结构进行了创新改造,采用高强度耐磨锤头,使锤头使用寿命较之间等产量的双级破延长5倍以上。

  •

    锤头便于更换、维修方便

    该机侧盖采用液压装置,可轻易打开,便于更换锤头和反击板,其它锤破更换锤头需更换锤头及锤柄。而该机只需要换锤头,锤柄无需更换,大大节约维修成本。维修一目了然,十分方便。

  •

    独特的调隙技术

    锤头磨损后与反击板之间的间隙变大,粒度变粗,锤头与反击板之间的间隙可随时调节,控制出料粒度。

细节参数

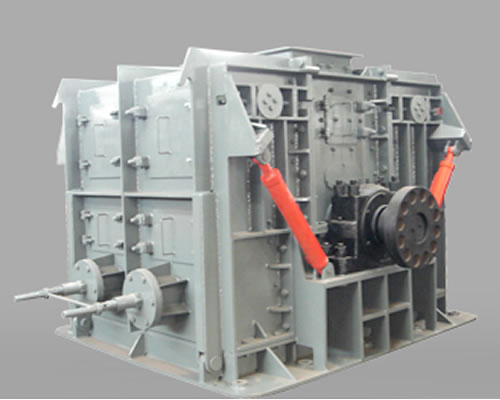

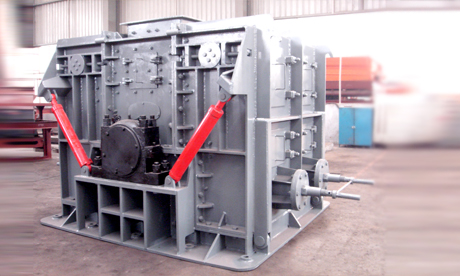

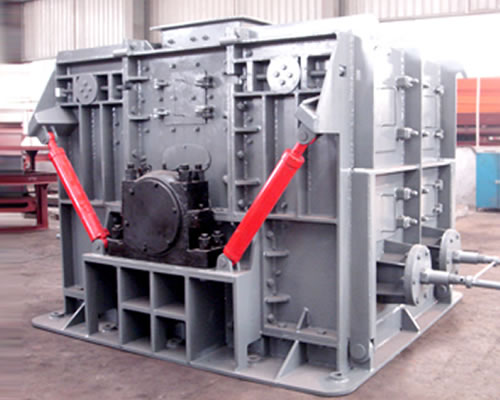

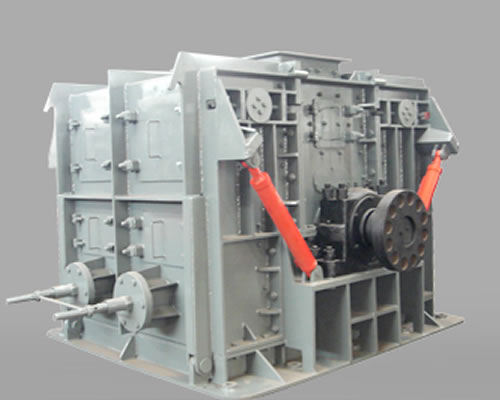

PFCK系列细节图

集锤破和反击破优势于一体



1、结构上采用了大转子、短销轴、组合式锤头、上下同步调节装置,并且在机体进口处添加了耐磨齿板,具有打击力度大,操作维修方便,易损件使用寿命长等优点。

2、取消了老式破碎机下的篦条,对物料水份适应性增强,排料畅通,破碎细度调节范围大。

3、锤头连接处带有加强筋,打击端宽度加宽,增加了锤头强度。



进料粒度:70-120mm;

生产能力:50-760t/h;

应用领域:该系列锤式破碎机主要用于火力发电厂硫化床锅炉所用燃煤、煤矸石等燃料的破碎,同时也可以用于冶金、化工、建筑人工制砂等行业。


规格型号 进料粒度(mm) 成品粒度(mm) 生产能力(t/h) 功率(kw) 重量(kg)
PFCK0808 -70 -8mm  99%
-3mm   90%
-50 -90 4900
PFCK1008 -70 -65 -110 8700
PFCK1010 -80 -80 -132 9800
PFCK1012 -80 -100 -160 10900
PFCK1015 -80 -200 -315 13600
PFCK1018 -80 -290 -450 17700
PFCK1022 -80 -350 -630 23200
PFCK1209 -80 -120 220-315 16000
PFCK1212 -80 -180 -335 19000
PFCK1215 -80 -220 -400 22000
PFCK1316 -80 -300 -450 28850
PFCK1415 -100 250-400 380-550 26400
PFCK1418 -100 300-500 450-630 33000
PFCK1512 -100 240-300 335-450 24900
PFCK1608 -100 80-120 -220 23200
PFCK1612 -100 130-180 -335 29700
PFCK1616 -100 200-300 450-560 32600
PFCK1618 -100 300-400 560-710 37000
PFCK1818 -120 400-450 710-800 45600
PFCK1822 -120 450-600 800-1000 53000
PFCK1825 -120 600-760 1000-1250 60000



PFCK系列可逆反击锤式破碎机的工作原理



物料在设定的流道内沿第一、第二反击板经一定时间一定长度的反复冲击路线使物料破碎,下方的均整篦板起确定出料粒度大小的作用。物料的破碎是在板锤接触时进行的,随后是在抛击到反击板上实现部分破碎,一部分料块群,在空中互相撞击进一步得到粉碎。料块群的流动方向看上去是杂乱无章的,实际料块群的重心是受回 反击板的流道线所约束,是有规律的,反击板流道设计的要求根据物料性质和对产品粒度的要求,避免不必要的飞行距离,控制料流流向进行设计的。



工作原理可概括为三个方面:

、自由冲击破碎。它是产生破碎效应的主导部分,板锤与物料接触后,物料破碎并以二倍的转子速度抛出,而大部分粉尘是料块群在空间撞击产生的;、反击破碎。破碎料块群的重心是沿力学轨迹射入和反射出反击板,反击板是控制物料流向的主导因素,它也产生部分破碎效应;、铣削破碎。物料进入板锤破碎区间,大块物料被高速旋转的板锤一块一块铣削破碎并抛出。另外经上述两种破碎作用未被破碎而大于出料口尺寸的物料,在出料口处也被高速旋转的板锤铣削而破碎。
