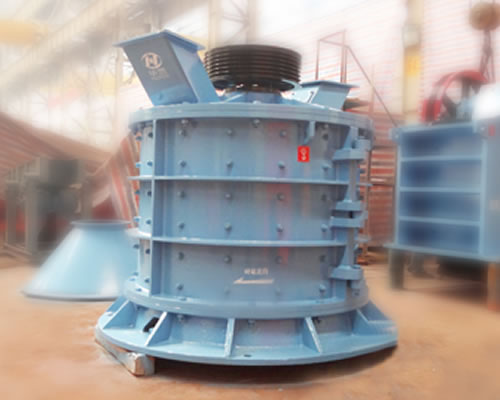

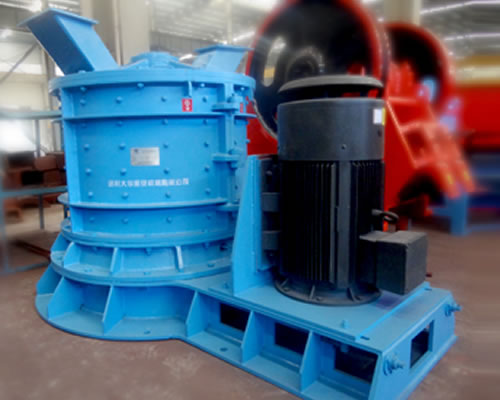

PFL系列立式复合破碎机

中硬岩石矿物的破碎加工

PFL系列立式复合破碎机是我公司综合国内外同类破碎机的先进技术,结合公司多年实践经验而优化设计研 发的新型细碎、粗磨产品,该产品同时具有冲击和研磨的破碎机理,曾获国家发明专利(专利号: ZL200610017870.5)。我公司并主持起草了该产品的国家行业标准。该系列产品广泛适用于水泥生料、熟料 的破碎作业,是水泥厂技术改造,实现多碎少磨,节能降耗的理想细碎设备;也适用于钢铁冶金行业多种溶剂原 材料的细碎加工及其它建筑、建材、化工等领域各种中硬岩石矿物的破碎加工。



3D动画视频展示

产品优势

  •

    破碎率高、产量高

    复合式破碎机(复合破)破碎比度较大,最大破碎比可达到出料粒度可以任意调节,不受板锤、衬板磨损的影响;由于物料的通过量大,通过速度快,因而产量就高。

  •

    不易堵塞、不易损坏

    无筛条设置,破碎水分含量高、含泥量大的物料时不易堵塞;采用弹性调节机构,进入不可破碎物可自动排出,不会造成设备损坏。

  •

    寿命长,可破高温物料

    易损件采用高硬度、高韧性多元合金耐磨材料,磨损少,寿命长。锤头与反击板间距可实现微调,确保产品粒度均匀。锤头可反转使用,锤头的利用率大大提高,寿命增加5倍左右;可以破碎温度高的物料(如水泥熟料)。

  •

    结构先进、运转平稳

    本机转子体结构独特,破碎物料时,转子体几乎不磨损;后腔体设置有丝杆或液压开启机构,不用起主设备,即可轻松更换易损件;运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小,安装和维修方便。

  •

    技术先进,运用广泛

    立式复合破碎机是在吸取国内外先进细碎设备的基础上,优化设计而成的一种无筛条、可调式细碎设备,可广泛适用于选矿设备的主流设备之一。

细节参数

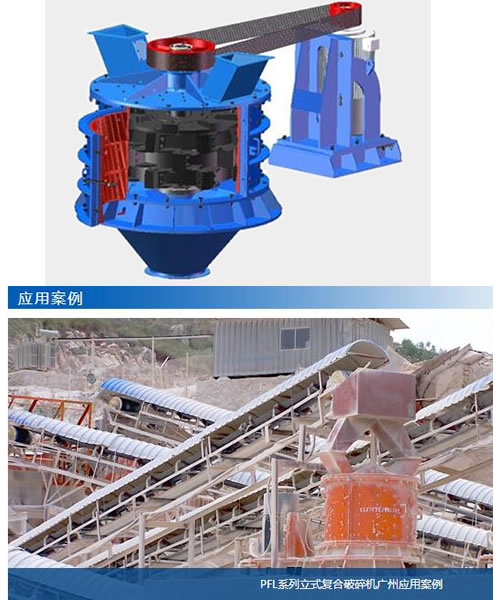

PFL复合破细节图

破碎比大,产量高,节能耐用



1.破碎比大。最大进料粒度100~220mm,出料粒度:物料≤3mm占70-90%以上。

2.产量高。其破碎过程为通过式破碎,由于物料的通过量大,通过速度快,因而产量就高。相对而言,能耗就少。

3.高效、节能。本机与磨机配套使用,可使磨机产量提高40%左右,系统电耗下降30%左右。

4.易损件采用高硬度、高韧性多元合金耐磨材料,磨损少,寿命长。锤头与反击板间距可实现微调,确保产品粒度均匀。锤头可反转使用,锤头的利用率大大提高,寿命增加5倍左右。

5.本机通过对转子部及破碎腔的优化设计,形成多级连续破碎腔,使能量和空间得到充分利用,从而提高机器的性能。

6.独特的甩料盘结构,由甩料筋和甩料衬板圆周交叉分布组成,甩料筋磨损后可做甩料衬板用,大大提高了材料利用率,降低了使用成本。

7.运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小,安装和维修方便;具有细碎、粗磨功能;结构简单合理、运行成本低

8.工作噪声低于75分贝(db级),粉尘污染少;运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小,安装和维修方便。

应用领域:

主要用于水泥厂破碎水泥生料、熟料,为水泥厂技术改造或新建水泥生产线提供了一种理想的细碎设备。也适用于中软铁矿石、石灰石、石膏、高炉渣、块煤等及其它中软矿石的破碎。


规格型号 给料粒度(mm) 出料粒度(mm) 主轴转速(r/min) 生产能力(t/h) 功率(kw) 外形尺寸(mm)
PFL-750Ⅲ ≤100 ≤3,70-90% 800-1350 8-20 45 2370×1150×1300
PFL-1000Ⅲ ≤120 ≤3,70-90% 650-980 15-30 55 2600×1420×1520
PFL-1250Ⅲ ≤150 ≤3,70-90% 510-770 35-45 90 3070×1690×1660
PFL-1500Ⅲ ≤180 ≤3,70-90% 430-640 50-70 132 3390×2050×2030
PFL-1500ⅢⅩ (3392×2200×2180)
PFL-1750Ⅲ ≤200 ≤3,70-90% 420-540 70-100 160 3820×2360×2080
PFL-1750ⅢⅩ (3720×2360×2280)
PFL-2000Ⅲ ≤220 ≤3,70-90% 360-500 90-120 200 4080×2610×2180
PFL-2300Ⅲ <240 ≤3,70-90% 330-450 120-160 250 4472×2930×2554
