PFQ系列涡旋强力反击式破碎机

高效反击式破碎机

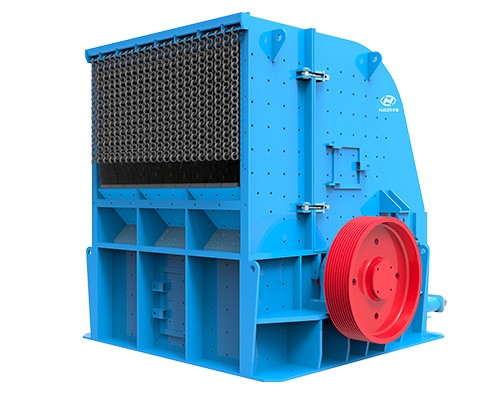

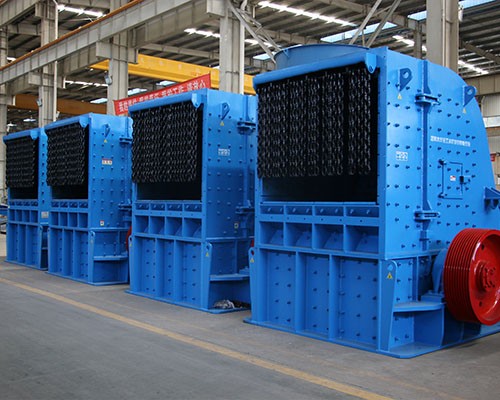

PFQ系列涡旋强力反击破碎机是我公司研制开发的高效反击式破碎机,该产品适用于抗压强度不超过250MPa的各种物料的粗、中、细碎作业,具有结构独特、操作方式简便、高效节能、产品形状呈立方体、排料粒度大小可调、可选择破碎、简化破碎流程、节约成本等特点。大型机型还有板锤更换起吊专用工具供用户选配。

破碎功能全,综合效益高

产品优势

  •

    产能更大,粒形更好

    独特三腔涡旋结构,使其给料粒度更大,产能更大,产品粒形更好。

  •

    产量更高,破碎比大

    优化的转子结构,能提供强大的转动惯量和锤头冲击力,使破碎产量更高,破碎比大。

  •

    特殊“C”形板锤

    特殊设计的抗磨合金“C”形板锤,使其打击面形状在整个寿命周期内保持不变,确保产品粒形和级配稳定。

  •

    使用寿命更长

    标准模块化设计的腔体衬板及齿形反击板,互换通用性强 ,利用率更高,使用寿命更长。

  •

    粒度、级配灵活调整

    该设备的排料间隙可以根据成品粒度、级配要求灵活调整。 标配液压启闭机构或选配更换板锤用的专用起吊工具,应用灵活,操作简便。

粗、中、细碎作业的高效反击式破碎机。

细节参数





PFQ系列细节图

大涡旋破碎腔,P、S、T三段破碎区



1.该机结构设计独特,有高大涡旋破碎腔和P、S、T三段破碎区,使破碎效率更高,产能更大。

2.采用有键锥套联接的转子体、插入安装的高效耐磨板锤、独特的齿形反击衬板、多方位开门机架、丝杆或液压开启装置等,使设备更换易损件、检修更加方便。

3.结构紧凑、机器刚性强、转子具有大的转动惯量;

4.高铬板锤,抗冲击、抗磨损、冲击力大;

5.无键连接,检修方便,经济可靠;

6.破碎功能全、生产率高、机件磨耗小、综合效益高。




规格型号 最大给料粒度(mm) 排料粒度(mm) 生产能力(t/h) 功率(kw) 外形尺寸(mm)
<150MPa <250MPa
PFQ0808 200 150 -25(80-90%) 46 55 1900×1860×2150
PFQ1108 300 180 -30(80-90%) 80 75 2845×2000×2265
PFQ1110 400 200 -35(80-90%) 100 110 2845×2250×2265
PFQ1113 400 200 -40(80-90%) 150 132 2845×2420×2265
PFQ1310 500 250 -40(80-90%) 180 160 3050×2120×2900
PFQ1313 500 250 -40(80-90%) 225 200 3050×2420×2900
PFQ1315 600 300 -40(80-90%) 280 250 3050×2675×2900
PFQ1320 600 300 -40(80-90%) 350 2×200 3050×3200×2900
PFQ1515 800 350 -40(80-90%) 400 2×220 4310×3030×3660
PFQ1520 800 400 -40(80-90%) 500 2×250 4980×3600×3100
PFQ1720 900 450 -50(80-90%) 580 2×280 5540×3830×4600
PFQ1725 900 500 -50(80-90%) 670 2×315 5540×4330×4600



PFQ反击破是如何工作的?

   PFQ系列强力涡旋反击式破碎机主要由上机架(左、右)组成的涡旋破碎腔和P段破碎区、下机架、转子部、第一调整部(S破碎段)、第二调整部(T破碎段)和传动部组成。

电机经过三角带传动,带动转子高速运转,物料自入料口进入破碎机腔内,被高速旋转的转子板锤打击,冲击至涡旋破碎腔顶部齿形反击板后反弹自由下落,不断同后续往上冲击的物料碰击破碎,未充分破碎大块和料在P破碎腔顶部的厚齿板与板锤作用下产生的巨大的压力与弯曲力,即使很难破碎的物料也轻易被粗碎后进入下段S破碎腔。S破碎腔齿形衬板同转子锤板间间隙较小,物料在此受到摩擦冲击、折断、挤压而得到中碎,进入T破碎腔细碎。

T破碎腔齿形衬板同转子锤板间间隙更小,物料同样受到摩擦冲击、折断、挤压而得到进一步细碎后,排出机外。

S、T破碎腔齿形衬板同转子锤板间间隙可根据用户对不同物料粒度的要求进行调整。T型破碎腔后带有弹性装置,当不可破碎物进入T破碎腔时,弹性装置具有退让缓冲作用,使排料口尺寸增大,不可破碎物料排出机外。当不可破碎物排出后,在弹性作用下,排料口恢复原尺寸。
