PLS系列立式冲击破碎机

被评为国家级新产品

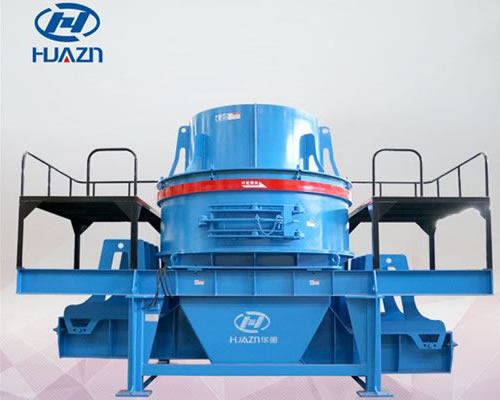

PLS系列立式冲击破碎机又称制砂机是我公司研制开发的物料与物料、物料与金属撞击破碎机,于1991年通过国家新产品鉴定,1992年被评为国家级新产品,并获得国家专利(专利号902183745)。它具有独特的转子结构设计、耐磨材料工艺、破碎速度优化以及液压设计的完美结合,是专业细碎技术与机械完美结合的典范,是新技术、新工艺的充分体现。  |   最大入料尺寸:30-60(mm);生产能力:24-715(t/h)。

享誉盛名,领跑还在继续

3D动画视频展示

产品优势

  •

    自动操作控制系统

    检测设备运行时的振动状况及轴承温度,可以实现报警及自动停机,避免设备出现更大损坏。

  •

    顶部液压起重机

    配备有手动液压泵,可将进料斗顶起并旋转至一侧,一般起吊装置配合使用。

  •

    人性化操作程度高

    充分考虑到了人在操作过程中的重要性。

  •

    起吊装置

    可以配置手动或电动葫芦,吊开进料斗,分料器,方便叶轮内易损件更换。

  •

    自动润滑系统

    对设备,自动补脂润滑。

  •

    中心入料控制装置

    配备有手动液压泵,驱动液压缸,调整中心入料的大小,同时配合分料盘的高低,闸门位置,可以准确控制叶轮入料与圆周瀑落物料之间的比例。

在人工制砂方面,其破碎能力远远超越其他同类产品,是目前最为理想的人工制砂设备。

细节参数

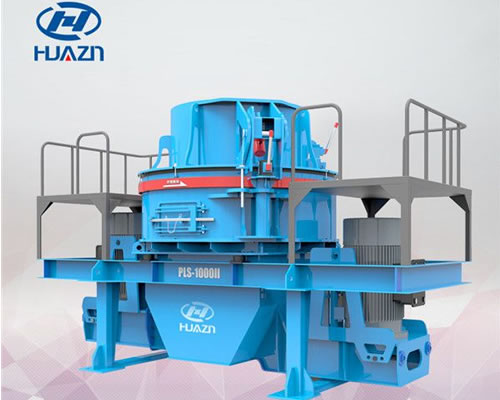

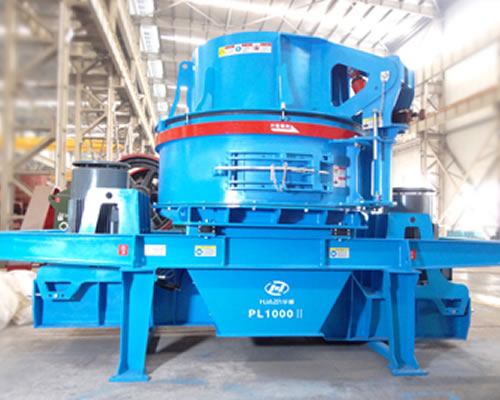

PLS冲击破细节图

新技术、新工艺



结构特点一

(1)PLS系列立式冲击破碎机进料斗内部高度可调的闸门与分料盘配合液压驱动的闸板,可以实现中心进料与窗口分流之间比例的精确控制,从而实现对出料的调整。(选配)

(2)顶部起重机+拆叠分料器可以不借助外部起重机的情况下实现对叶轮内部易损件的快速更换,从而节约生产成本。(选配)

(3)双手柄的检修门结构使打开与锁紧异常省力,同时对叶轮的日常检查也变得轻松快捷。

(4)加强型的主轴总成使破碎机具有更小的振动值与更长的轴承寿命;简单可靠的脂润滑方式对维护保养要求很低,且保证主轴总成持续稳定的运行。

(5)完美的叶轮结构+优良的易损件性能把破碎机的性能提升至最佳,耗用降至最低,这意味着更短的停机时间与最少的维护工作量。



结构特点二

(1) 结构简单合理、运行成本低。利用石打石原理,磨损小。

(2)破碎率高、节能。

(3)具有细碎、粗磨功能。

(4)适合破碎中硬、特硬物料。

(5)产品成立方体,堆积密度大,铁污染极小。

(6)叶轮自衬磨损小、维修方便。



应用领域:PLS立式冲击破碎机广泛用于水利水电、耐火材料、建筑、高等级公路、铁路等行业的人工制砂作业。




多功能破碎腔剖面图:

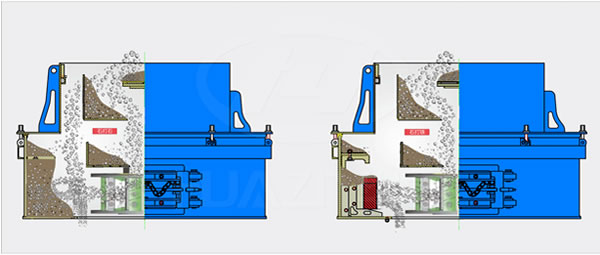

pls立式冲击破碎机多功能破碎腔剖面图

多功能破碎腔 :



该设备有“石打石”和“石打铁”两种破碎模式, 且这两种模式可以共用一套破碎腔,通过简单部件更 换,就可实现“石打石”和“石打铁”的破碎转换,从 而适应更多工况和不同物料的破碎整形要求。



给料控制装置(选配) :

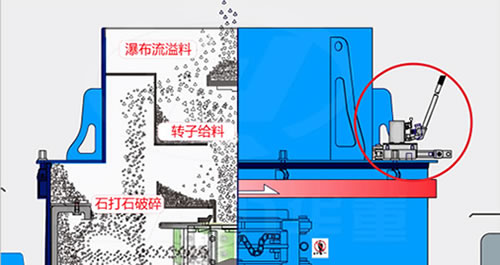

pls立式冲击破碎机给料控制装置

该装置使用移动手动液压泵确定闸板运动,从而来调整叶轮入料的流量,同时 配合分料盘的高低位置调整,可以准确控制叶轮入料和圆周瀑落物料的比例。

稀油润滑及自动控制:

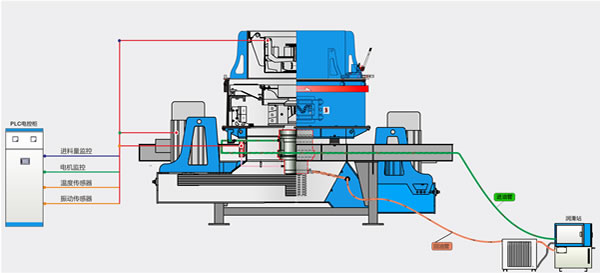

pls立式冲击破碎机稀油润滑及自动控制

该设备也可选择配置稀 油润滑系统和 PLC 自动控制 和监控系统,能适时的监控 入料量、电流、油温、主轴 温度、振动保护等功能。

规格型号 最大入料(mm) 叶轮转速(r/min) 功率(kw) 处理能力(t/h)
PLS-550 30 2258-2600 30-45 24-60
PLS-700Ⅱ 35 1540-1925 75-132 30-100
PLS-850Ⅱ 50 1320-1720 150-320 75-345
PLS-1000Ⅱ 60 1240-1460 320-500 200-585
PLS-1200Ⅱ 60 1040-1300 500-630 300-715

1.若参数有所变动,恕不另行通知。如欲获得更详细的安装使用信息,请联系设备供应商。

2.上述能力以松散比重1.6t/m³岩石为依据。

3.上述能力受给料粒度、级配、水分,岩石的种类而变化。



工作原理:

PLS系列立式冲击破碎机根据工况条件或破碎物料的不同,通过控制入料的方式,有“石打石”和“石打铁” 两种破碎机理。“石打石”是采用瀑布流分料系统,将来料按一定的可控量分流成两路,一路物料自中心入料 管引入水平方向高速旋转的叶轮内腔,另一路物料从进料斗圆周的多个溢流口落入设备内腔,进入叶轮内腔 的物料通过叶轮高速旋转加速从三个或多个发射口抛出,与从溢流口落下的物料在叶轮圆周区域发生强烈的 自冲撞击而形成石打石破碎。 “石打铁”是将来料自中心入料管全部引入高速旋转的叶轮内腔,通过叶轮高速 旋转加速后从三个或多个发射口抛出,猛烈撞击安装在设备破碎腔内壁的金属反击板而形成石打铁的破碎。

广泛应用:

PLS系列立式冲击破碎机广泛应用于多种金属和非金属矿山、耐火材料、磨料陶瓷原料、建材及高速高铁 建筑、水利水电施工、民间砂石骨料生产等行业的矿物、岩石的细碎整形作业,特别对中硬、特硬或磨蚀性 物料,如砂岩、花岗岩、玄武岩、碳化硅、金刚砂、矾土、镁砂等比其它设备更具优越性。PLS系列立式冲击破碎机也可采用80米/秒以上的高转速模式,用于砂石骨料加工行业粗砂粒的再次细 碎整形,从而起到优化调整成品砂粒度级配的作用,使砂子的细度模数可以更小。
