YT系列履带式移动式破碎站

“环保、安全、可靠、高效、智能、节能、成套”的原则和设计理念

YT系列履带移动式破碎站是大华重工引进国外先进技术开发的新型高效联合破碎工作站。采用重载底盘、液压驱动方式、自备动力、性能稳定、设计巧妙、功能齐全。集给料、破碎、传送等工艺设备为一体,还可以通过不同机型的组合,形成一条破碎作业流程。履带式移动破碎站结构紧凑、安装简便、体积小、重量轻、运输方便、行走灵活、适用于各种场地的作业环境;可广泛应用于高速高铁、水利水电项目的搬迁作业,隧道桥梁就地作业,冶金矿山异地采矿和加工,市政工程,商品混泥土石料生产,建筑废弃物的直接回收再生处理。

高效联合破碎工作站(结合国际技术研发)

产品优势

  •

    高效联合破碎站

    在秉承“环保、安全、可靠、高效、智能、节能、成套”的原则和设计理念,采用先进的设计方法自行开发的一款移动式高效联合破碎工作站。

  •

    模块化设计

    其具有高性能、高可靠性、设计巧妙,造型美观,功能齐全, 集给料、破碎、制砂、筛分、传输等工艺设备为一体的模块化设计。

  •

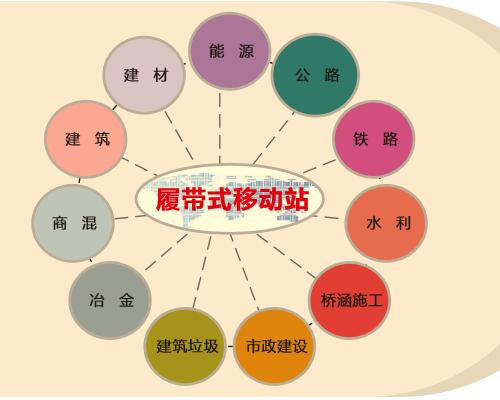

    满足多场合应用需求

    全套破碎作业都在履带底盘上,底盘 最小离地间隙263MM,最大爬坡角度为20°,能够充分满足设备在矿山、砂石骨料加工及 建筑垃圾处理应用方面转场的需要。


细节参数





YT移动站细节图

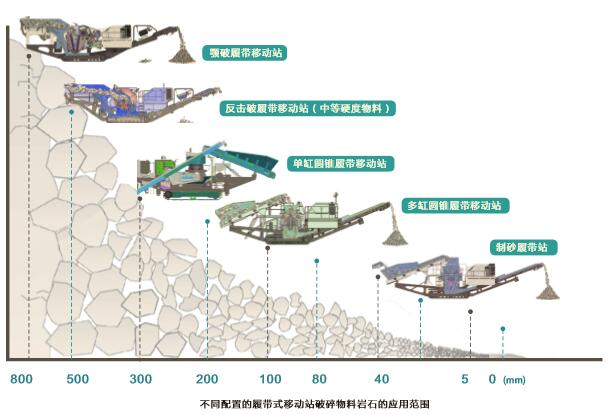

优化的工艺设计供您选型



1、加工物料的类型:何种矿石、岩石、固体废弃物;

2、加工物料的硬度:特硬、中硬、一般硬度;

3、加工物料的名称:花岗岩、玄武岩、河卵石、砂岩、石灰岩、白云岩、铁矿、铜矿、金矿、铅锌矿、块煤、煤矸 石、矾土矿、洞渣料、建筑垃圾等;

4、加工物料的粒径及级配:加工原料粒径大小及原料的粒径分布,决定工艺及设备的配置;

5、系统的处理能力:YT系列履带式移动破碎筛分站在100-500t/h范围内均可选用;

6、成品的粒度及级配:客户需要的成品粒度及级配,决定了工艺及设备的配置,YT系列履带式移动破碎筛分站可以生 产0-5mm、5-20mm、20-40mm、40-80mm或0-5mm、5-10mm、10-16mm、16-31.5mm等多种规格的产品;

7、施工场地的条件:方块平地、台阶坡地、条状平地、隧道内。

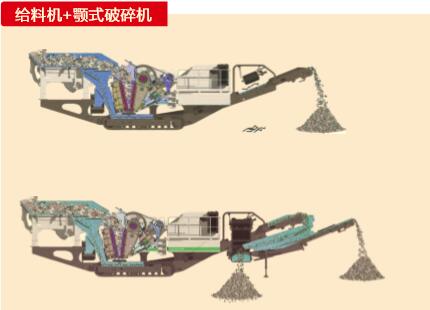

1、粗碎履带移动站单元:

粗碎履带移动站单元

用于粗碎工艺的履带移动站,一般采用“给料机+颚式破碎机或反击式破碎机”的设备配置结构。

智能标准化设计,重型化履带底盘 结构紧凑,真正的可移动性;高能高产的颚式破碎机;配置大容量给料仓;给料机具有预筛功能;颚破出料可以选择进行初筛分。

2、中细碎履带式移动站单元:

中细碎履带式移动站单元

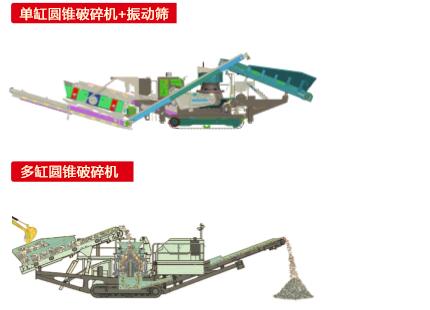

用于中细碎履带式移动站,硬岩多采用“圆锥式破碎机+筛分机”的配置结构。中等硬度岩石及其它破碎物也 可以配置细碎反击式破碎机。

配备有性能卓越的适宜中细碎的圆锥破碎机;利用自动控制程序来控制系统流程;易于在不同的使用工地间直接进行运输;配置合理,工艺流畅,生产效率高,产品粒形好;可以与其它的移动式破碎站和移动式筛分站一起联合使用。

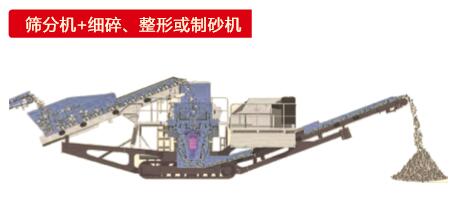

3、细碎、整形、制砂移动站单元:

履带式移动式破碎站细碎、整形、制砂移动站单元

用于细碎、整形、制砂工艺的移动站,可采用“筛分机+细碎、整形或制砂机”的配置结构,坚硬岩石和矿物 也可以配置单缸或多缸细碎圆锥破碎机。

可用于多种工艺的细碎整形作业;可生产高质量的混凝土细骨料和机制砂;操作和维护都快捷而简单;磨耗件使用成本低;可根据不同的要求配置不同的破碎机转速。

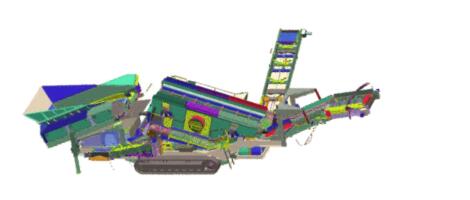

4、分级筛分履带移动站单元:

履带式移动式破碎站分级筛分履带移动站单元

配置有标准的智能控制器系统;模块化结构组件设计使得维修方便;性能可靠可以调节筛分角度及频率的振动筛;采用可折叠的皮带输送机,非常方便运输。



规格型号 YT-150 YT-250 YT-350 YT-450 YT-650
生产能力t/h 100-150 150-250 250-350 350-450 450-650
原料仓容积 8m3 10m3 12m3 15m3 20m3
颚破
配置
给料机 ZSW380*95 ZSW450*120 ZSW500*130 ZSW600*150 ZSW600*180
颚破规格 JC90 JC110 JC125 JC140 JC160
产品粒度mm 0-120 0-150 0-250 0-300 0-350
主皮带机 B800 B1000 B1200 B1400 B1400
侧向皮带机 B500 B650 B650 B800 B800
反击
破配置
规格型号 PFQ1113 PFQ1315 PFQ1320 PFQ1515 PFQ1520
主皮带机 B650 B800 B1000 B1200 B1400
产品粒度mm 0-40 0-80 0-80 0-80 0-80
圆锥
配置
规格型号 HPY200 HPY300 HPY300 HPY400 HPY500
主皮带机 B650 B800 B1000 B1200 B1400
产品粒度mm 0-40 0-40 0-60 0-60 0-60
液压驱动履带 DH6 DH7 DH8 DH9 DH10
发动机 CAT CAT CAT CAT CAT
