时产1000吨花岗岩生产线

1000吨级工艺简述:

该系统示意工艺适用于时产1000吨花岗岩、玄武岩类硬性物料的加工破碎。随着国家基础建设的深入和环保需求的重视的,有的天然砂石资源无论在数量还是质量方面,都无法满足大规模基础设施工程建设的需求,因此,优质的人工砂替代天然砂已成为大势所趋。

1、将获得的大块毛料通过具有预算筛分功能的棒条给料机(型号ZSW600×210)均匀供给给颚式破碎机(型号JC160)进行初破,获得半成品物料;

2、将半成品物料通过皮带机输送给具有中细碎功能的圆锥破碎机(型号GPY500S)进行二次破碎,经圆锥破碎机二次破碎后的混合成品骨料经过皮带机输送至后续一筛车间进行分级筛分;

3、将大于用户需要的大颗粒物料再通过皮带机输送至细碎圆锥破碎机进行破碎,破碎后的物料也进入一筛车间进行筛分,满足客户需要的合格成品通过皮带机输送至成品料仓,不符合要求的大颗粒再次返回细碎圆锥破碎机进行循环破碎。

工艺特点:工艺简单,占地面积小,系统设备自动化程度高,生产效率高,成品产量高,颗粒形状好,级配合理,运行成本低,满足建筑行业多种领域对所用骨料的要求。



备注:根据工程的需要,该系统也可以配置制砂系统,用于生产合理级配的精品砂(可以从一筛筛分车间筛分后分离出5-40mm的混合物料通过皮带机输送至制砂车间的半成品料仓,再通过振动给料机将物料均匀的给至制砂机,经过制砂机破碎后的成品混合料再通过皮带输送机输送至二筛筛分车间进行筛分,从而分离出不同颗粒级别的成品。)。

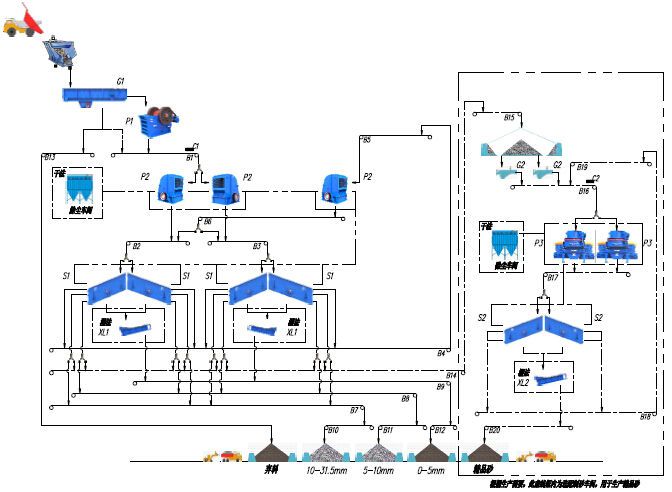

1000吨级工艺流程图:

时产1000吨花岗岩生产线流程图

配置清单



序号

设备名称

规格型号

单位

数量

G1

棒条给料机

ZSW600×210

1

P1

颚式破碎机

JC160

1

G2

振动给料机

ZG400

3

G3

振动给料机

ZG500

3

P2

圆锥破碎机

GPY500S

1

P3

圆锥破碎机

HPY500

3

S1

振动筛

3YK2460

4

XL1

洗砂机

XL914

2

C1

除铁器



1

G3

振动给料机

ZG200

2

P4

制砂机

PLS-1200

2

S2

振动筛

2YK3073

2

XL2

洗砂机

2XL914

2

C2

除铁器



1

说明:表中设备配置供参考,在具体设备选型前,需事先根据破碎物料的进料粒度、成品粒度或级配、系统产量、工艺条件、地形情况等因素而最终确定。
