时产200-300吨花岗岩生产线

200吨级工艺简述:

第一阶段:将经过爆破处理或开挖、洞采的小于910mm大块毛料通过自卸车上料至原料仓,经过具有预筛分功能的棒条给料机均匀的供给颚式破碎机破碎,经颚式破碎机破碎后50-250mm的半成品物料;

第二阶段:将第一阶段获得的半成品物料输送给圆锥破碎机(圆锥破碎机)进行二次破碎机,获得6-38mm的混合成品骨料输送至后续一筛分车间进行筛分分级;

第三阶段:将第二阶段的混合成品物料筛分后,将不满足客户需求的大颗粒物料再输送至细碎圆锥破碎机进行破碎机,再次进行循环破碎后筛分,最后得到的成品物料送至原料仓。



备注:1、该系统在干法生产时根据客户的需要和环保的要求还可以配置除尘系统 ;2、该系统的棒条给料机还具有预筛分功能,可以将原料中的细颗粒物料提前分离直接进入后续的破碎设备,也可将原料中的泥土杂物作为弃料预先分离。

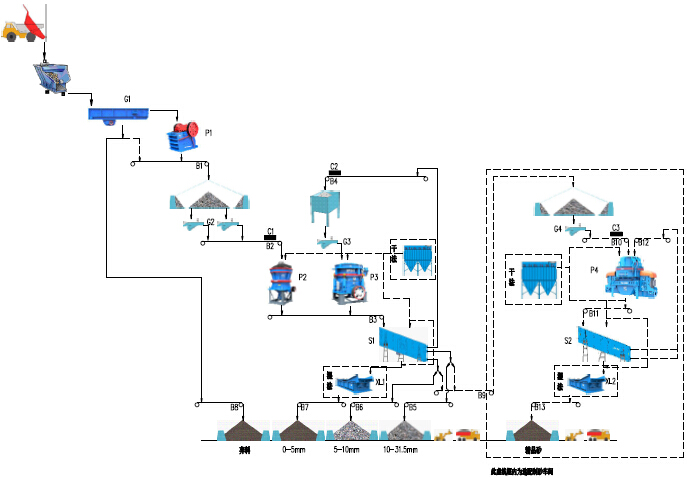

200吨级工艺流程图:

时产200-300吨花岗岩生产线流程图

300吨级工艺简述:

该系统示意工艺适用于时产300吨花岗岩、玄武岩类硬性物料的加工破碎。



第一阶段:将经过爆破处理或开挖、洞采的小于1100mm大块毛料通过自卸车上料至原料仓,先用棒条给料机(型号ZSW600×130)进行预筛分处理,然后供给颚式破碎机(型号JC110)进行破碎,获得70-200mm的半成品物料;

第二阶段:将第一阶段获得的70-200mm的半成品物料通过皮带机输送至具有中细碎能力的圆锥破碎机(GPY200S)进行二次破碎,获得的混合成品骨料再送至后续一筛车间进行分级筛分;

第三阶段:将第二阶段的获得混合骨料成品不满足用户需要的大颗粒物料再次通过皮带机送至细碎圆锥破碎机(HPY400)进行破碎机,然后再次进行筛分,获得的合格成品送至料仓,不满足要求的骨料再次返回进行循环破碎。



备注:1、根据工程的需要,该系统也可以配置制砂系统,用于生产合理级配的精品砂;2、当需要生产精品砂,可以进行二筛筛分车间进行筛分,从而分离出不同颗粒级别的成品;3、该系统在干法生产时根据客户的需要和环保的要求还可以配置除尘系统。

300吨级工艺流程图:

时产200-300吨花岗岩生产线流程图

配置清单

200吨级配置清单:

序号

设备名称

规格型号

单位

数量

G1

棒条给料机

ZSW490×110

1

P1

颚式破碎机

ASJE-4230

1

G2

振动给料机

ZG200

2

G3

振动给料机

ZG200

1

P2

圆锥破碎机

GPY200S

1

P3

圆锥破碎机

HPY200

1

S1

振动筛

3YKR2160

1

XL1

洗砂机

XL762

1

C1

除铁器



1

G4

振动给料机

ZG100

1

P4

制砂机

PLS-850

1

S2

振动筛

2YK1860

1

XL2

洗砂机

XL914

1

C2

除铁器



1

说明:表中设备配置供参考,在具体设备选型前,需事先根据破碎物料的进料粒度、成品粒度或级配、系统产量、工艺条件、地形情况等因素而最终确定。

300吨级配置清单:

序号

设备名称

规格型号

单位

数量

G1

棒条给料机

ZSW600×130

1

P1

颚式破碎机

JC110

1

G2

振动给料机

ZG300

2

G3

振动给料机

ZG300

1

P2

圆锥破碎机

GPY200S

1

P3

圆锥破碎机

HPY400

1

S1

振动筛

3YKR2773

1

XL1

洗砂机

XL762

1

C1

除铁器



1

G4

振动给料机

ZG150

1

P4

制砂机

PLS-1000

1

S2

振动筛

2YK2460

1

XL2

洗砂机

XL1118

1

C2

除铁器



1
