时产600-800吨花岗岩生产线

600吨级工艺简述:

该系统示意工艺适用于时产600吨花岗岩、玄武岩类硬性物料的加工破碎。

第一阶段:将经过爆破处理或开挖、洞采小于1400mm的大块毛料通过自卸车上料至原料仓,使用具有与筛分处理能力的棒条给料机(型号ZSW600×180)均匀供给个颚式破碎机(型号JC140),得到125-275mm的半成品物料。

第二阶段:将获得的125-275半成品物料通过皮带机输送给具有中碎能力和细碎能力的圆锥破碎机(HPY300)进行二次破碎。获得6-45mm的混合骨料通过皮带机输送至一筛分车间进行分级筛分处理。

第三阶段:将第二阶段大于客户需求的大颗粒物料再次通过皮带机输送给具有细碎能力的圆锥破碎机进行破碎,获得的物料再次进入一筛分车间,满足客户需要的输送至成品料仓,不符合要求的再次进行循环破碎筛分。



备注:1、该系统的棒条给料机还具有预筛分功能,可以将原料中的细颗粒物料提前分离直接进入后续的破碎设备,也可将原料中的泥土杂物作为弃料预先分离。2、当需要生产精品砂时,可以从一筛筛分车间筛分后分离出5-40mm的混合物料通过皮带机输送至制砂车间的半成品料仓,再通过振动给料机将物料均匀的给至制砂机,经过制砂机破碎后的成品混合料再通过皮带输送机输送至二筛筛分车间进行筛分,从而分离出不同颗粒级别的成品。

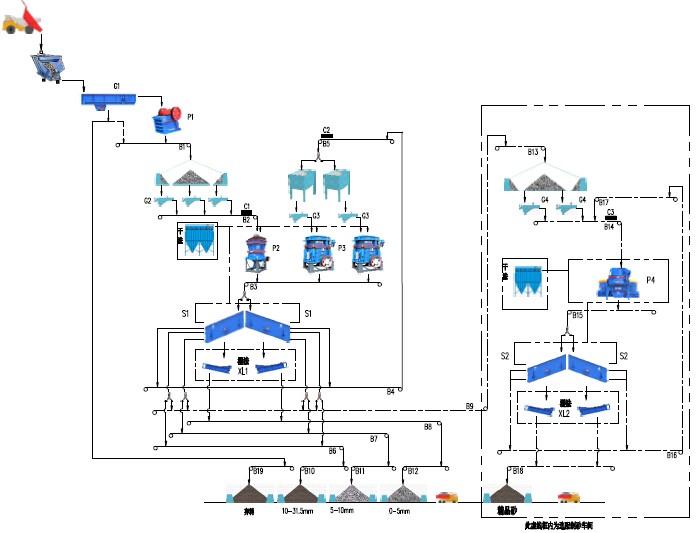

600吨级工艺流程图:

时产600-800吨花岗岩生产线流程图

800吨级工艺简述:

该系统示意工艺适用于时产800吨花岗岩、玄武岩类硬性物料的加工破碎。矿石加工技术随着科技的发展也在不断进步,众多的破碎机中,可以脱颖而出的只有性能优越、功能完善、技术先进的设备。

1、该系统棒条给料机(ZSW600×180)具有预筛分功能、可以将原料中的细颗粒物料提前分离直接进入后续的破碎设备,也可将原料中的泥土杂物作为弃料预先分离。

2、大块毛料通过自卸车上料至原料仓,经过具有预筛分功能的棒条给料机均匀的供给颚式破碎机(JC140)进行破碎,先获得半成品的物料,送入一筛分车间进行筛分。

3、对于不合格的物料,系统进行循环破碎筛分,直到生产出用户需求的成品物料。

工艺特点:工艺简单,占地面积小,系统设备自动化程度高,生产效率高,成品产量高,颗粒形状好,级配合理,运行成本低,满足建筑行业多种领域对所用骨料的要求。



备注:如果成品砂需要水洗也可在一筛下面配置洗砂机用于成品砂的水洗。该系统的棒条给料机还具有预筛分功能,可以将原料中的细颗粒物料提前分离直接进入后续的破碎设备,也可将原料中的泥土杂物作为弃料预先分离。

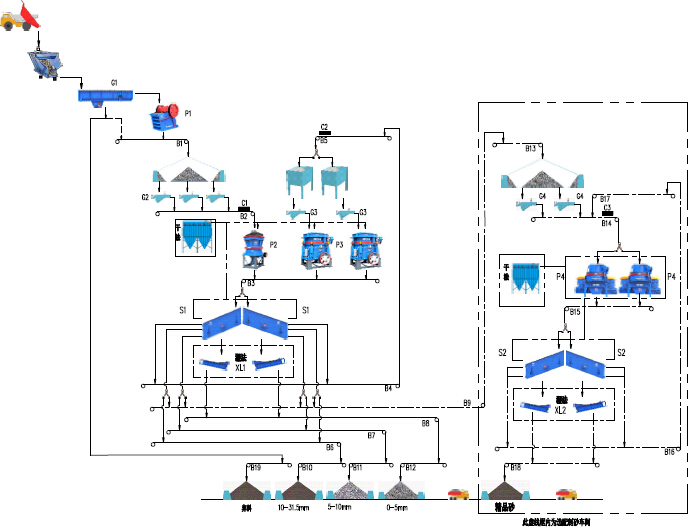

800吨级工艺流程图:

时产600-800吨花岗岩生产线流程图

配置清单

600吨级配置清单:

序号

设备名称

规格型号

单位

数量

G1

棒条给料机

ZSW600×180

1

P1

颚式破碎机

JC140

1

G2

振动给料机

ZG400

3

G3

振动给料机

ZG300

2

P2

圆锥破碎机

GPY500S

1

P3

圆锥破碎机

HPY300

2

S1

振动筛

3YK2460

2

XL1

洗砂机

XL914

2

C1

除铁器



1

G3

振动给料机

ZG200

2

P4

制砂机

PLS-1200

1

S2

振动筛

2YK3073

1

XL2

洗砂机

XL1118

2

C2

除铁器



1

说明:表中设备配置供参考,在具体设备选型前,需事先根据破碎物料的进料粒度、成品粒度或级配、系统产量、工艺条件、地形情况等因素而最终确定。

800吨级配置清单:

序号

设备名称

规格型号

单位

数量

G1

棒条给料机

ZSW600×180

1

P1

颚式破碎机

JC140

1

G2

振动给料机

ZG400

3

G3

振动给料机

ZG400

2

P2

圆锥破碎机

GPY500S

1

P3

圆锥破碎机

HPY500

2

S1

振动筛

3YK3073

2

XL1

洗砂机

XL914

2

C1

除铁器



1

G3

振动给料机

ZG200

2

P4

制砂机

PLS-1200

2

S2

振动筛

2YK2475

2

XL2

洗砂机

XL1118

2

C2

除铁器



1
