时产600-800吨石灰石生产线

600吨级工艺简述:

第一阶段:将中等硬度的物料,在经过爆破处理等手段获得的毛料输送给棒条给料机,由棒条给料再输送给颚式破碎机(C1412)进行破碎机,得到我物料为半成品;

第二阶段:再将半成品物料颗粒通过皮带机输送给反击式破碎机(PFQ1320或者PFQ1315)进行二次破碎,获得混合骨料,再输送给筛分车间进行分级筛分;

第三阶段:筛分后的大颗粒物料由皮带机送至反击式破碎机再进行破碎,再次筛分后得到成品输送至成品料仓。

备注:如果成品砂需要水洗也可以配置洗砂机用于成品砂的水洗,该系统的棒条给料机还具有预筛分功能,可以将原料中的细颗粒物料提前分离直接进入后续的破碎设备,也可将原料中的泥土杂物作为弃料预先分离。



工艺特点:工艺简单,占地面积小,系统设备破碎比大,生产效率高,系统成品产量高,成砂率高,成品粒级分布均匀,粒型好,满足建筑行业多种领域对所用骨料的要求。

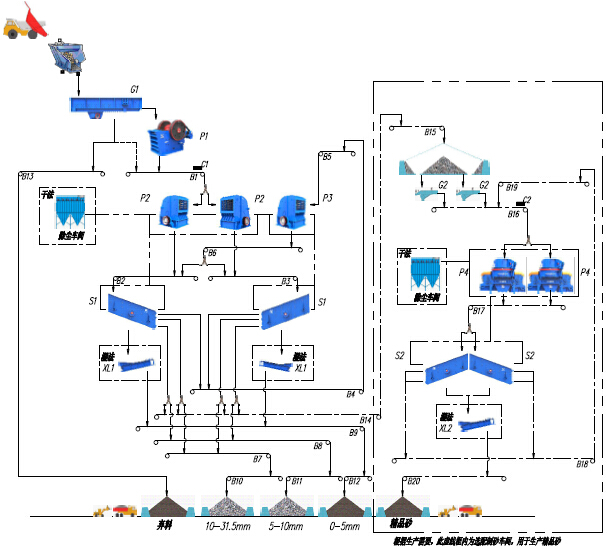

600吨级工艺流程图:

时产600-800吨石灰石生产线流程图

800吨级工艺简述:

1、该系统工艺适用于时产800吨石灰石(白云岩)类中等以下硬度物料的加工破碎,将经过爆破处理或开挖洞采的毛料通过棒条给料机均匀的供给颚式破碎机破碎,经颚式破碎机破碎后的半成品物料通过皮带机输送给反击式破碎机进行二次破碎;

2、经反击破二次破碎后的混合骨料经过皮带机输送至一筛车间进行分级筛分,筛分过后将大于用户需要的大颗粒物料通过皮带机输送至细碎反击式破碎机再进行破碎,破碎后的物料再通过皮带机也输送至一筛车间进行筛分,筛分过后的不同颗粒级别的成品通过成品出料皮带机输送至成品料仓。3、不符合要求的大颗粒再次返回细碎反击式破碎机进行循环破碎。



备注:该系统在干法生产时根据客户的需要和环保的要求还可以配置除尘系统 。



工艺特点:工艺简单,占地面积小,系统设备破碎比大,生产效率高,系统成品产量高,成砂率高,成品粒级分布均匀,粒型好,满足建筑行业多种领域对所用骨料的要求。

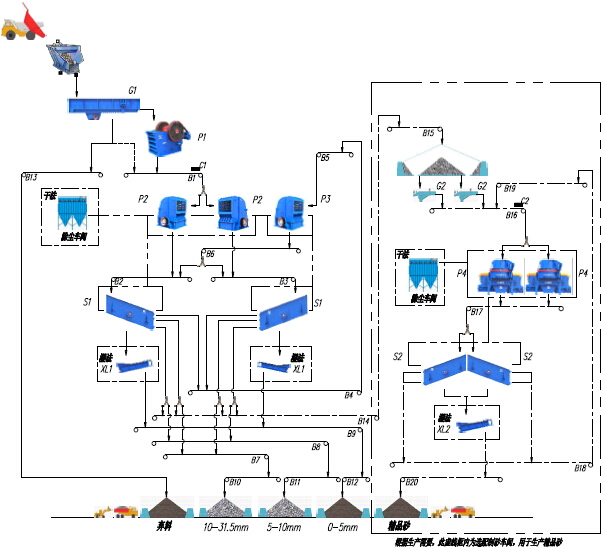

800吨级工艺流程图:

时产600-800吨石灰石生产线流程图

配置清单

600吨级配置清单:

序号

设备名称

规格型号

单位

数量

G1

棒条给料机

ZSW600×180

1

P1

颚式破碎机

C1412

1

P2

反击式破碎机

PFQ1320

2

P3

反击式破碎机

PFQ1315

1

S1

振动筛

3YKR2475

2

XL1

洗砂机

XL914

2

C1

除铁器



1

G2

振动给料机

ZG-150

2

P4

制砂机

PLS-1000

2

S2

振动筛

2YK2460

2

XL2

洗砂机

2XL914

1

C2

除铁器



1

说明:表中设备配置供参考,在具体设备选型前,需事先根据破碎物料的进料粒度、成品粒度或级配、系统产量、工艺条件、地形情况等因素而最终确定。

800吨级配置清单:

序号

设备名称

规格型号

单位

数量

G1

棒条给料机

ZSW600×180

1

P1

颚式破碎机

C1615

1

P2

反击式破碎机

PFQ1520

2

P3

反击式破碎机

PFQ1320

1

S1

振动筛

3YKR3073

2

XL1

洗砂机

XL914

2

C1

除铁器



1

G2

振动给料机

ZG-200

2

P4

制砂机

PLS-1200

2

S2

振动筛

2YK2475

2

XL2

洗砂机

2XL914

1

C2

除铁器



1
