立式冲击破碎机

    多年以来,PL系列立式冲击破碎机累计销售超过2000台,广泛应于人工砂石、耐火材料、玻璃原料等行业,在行业内有着很高的口碑和声誉。



    立式冲击破碎机又称制砂机是我公司研制开发的物料与物料、物料与金属撞击破碎机,备受行业青睐,于1992年获得国家专利(专利号902183745)。它具有合理的转子结构设计、耐磨材料工艺、破碎速度优化以及液压设计的结合,使专业细碎技术与机械相得益彰,是新技术、新工艺的充分体现。



    应用领域:PLS立式冲击破碎机广泛用于水利水电、耐火材料、建筑、高等级公路、铁路等行业的人工制砂作业。

    适用物料:PLS立式冲击破碎机特别对于花岗岩、玄武岩、灰绿岩、砂岩等中硬、特硬、腐蚀性物料来说,比其它类型的产品更具有优越性。在人工制砂方面,其破碎能力远远超越其他同类产品,是目前理想的人工制砂设备。

早在上世纪80年代末90年代初,洛阳市大华机器厂(现洛阳大华重工科技股份有限公司)研制开发出立式冲击破碎机,备受行业瞩目。



行业标准制作

本标准按照GB/T1.1-2009给出的规划起草。

本标准代替JB/T7353-2004《立式冲击破碎机》,与JB/T7353-2004相比主要技术变化如下:

1、调整了电动机的功率范围。提高了通过量与出料粒度的百分比;

2、规定了叶轮直接的范围;

3、取消了PL-900规格;

4、更新了部分技术要求。

本标准由中国机械工业联合会提出。

本标准由全国矿山机械标准化技术委员会(SAC/TC88)归档。

起草单位:洛阳大华重型机械有限公司、南昌矿山机械有限公司、上海建设路桥机械设备有限公司。



行业标准起草单位;JB/T7353-2015

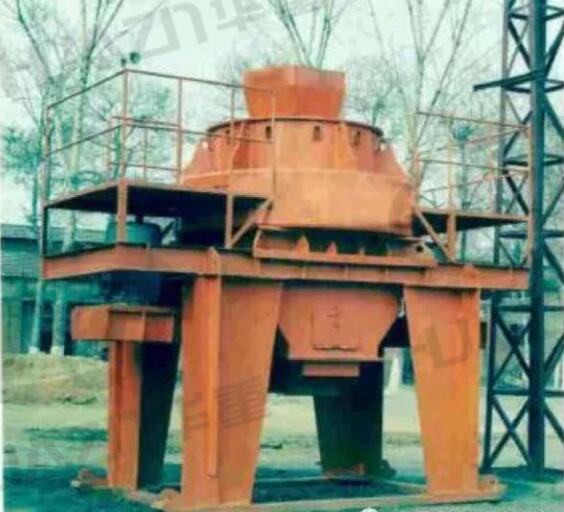

业内瞩目的立式冲击破碎机实物图

业内瞩目的立式冲击破碎机实物图



结构特点



设备主要是由进料斗、破碎腔、分料器、叶轮、主轴总成、底座、传动装置组成。



配备深腔型叶轮:

1.处理量更大,易损件耗用量低。

2.全面优化的腔型,使得物料有最佳的运动轨迹和发射角度,从而获得更佳的破碎效果。

3.全方位的本体防护,使用寿命更长。

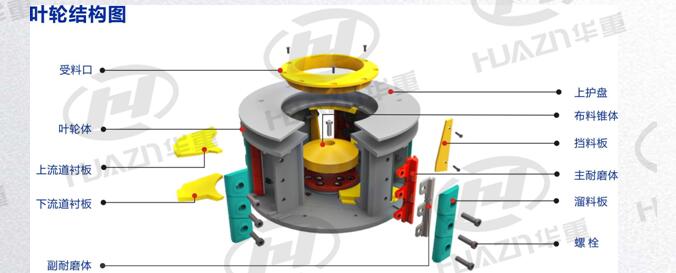

立式冲击破碎机叶轮结构图

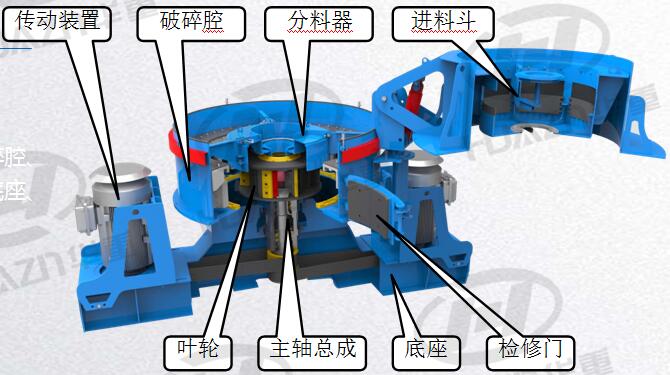

立式冲击破碎机结构图

立式冲击破碎机结构图


工作原理



该机采用在生产中能形成物料自衬的叶轮体,工作时叶轮体将料源持续不断的抛向形成物料内衬的破碎腔内,形成一种物料/物料或物料/铁冲击破碎形式。物料由进料斗进入破碎机,一部分由分料器中间的中心入料管直接进入高速旋转的叶轮中被迅速加速,然后以50~75米/秒的速度从叶轮均布的流道口抛射出去。

从叶轮中高速抛射出的物料首先同分料器外周落下的一部分物料冲击破碎,然后一起冲击到涡动破碎腔内物料衬层上或反击板上,被反弹,改变其运动方向,与叶轮流道发射出来的物料形成连续的物料幕。从分料器圆周溢流落下的物料对该物料幕起到了增压作用,实现了能量转换,从而提高了破碎率。

立式冲击破碎机工作原理


性能参数



规格型号 工作模式 最大入料 (mm) 叶轮直径 (mm) 叶轮转速
(r/min)
功率 处理量(t/h)
PLS-550 破碎制砂 30 570 2290 30 16-20
37 20-26
45 24-32
PLS-700 破碎制砂 35 720 1830 55 30-38
75 40-52
90 50-65
110 60-78
PLS-850II 破碎制砂 50 880 1570 2*90 95-125
2*110 120-160
2*132 150-195
2*160 200-260
高速细碎
整形。
5-l0 1795 2*110 90
2*132 120
PLS-1000II 破碎制砂 60 990 1365 2*160 200-260
2*200 250-325
2*220 275-360
2*250 320-410
高速细碎
整形
5-10 1545 2*160 150
2*220 225
PLS-1200II 破碎制砂 60 1110 1220 2*250 320-410
2*280 375-490
2*315 420-550
高速细碎整形 5-10   2*250 260
1400 2*280 300



立式冲击破碎机产品粒度曲线图

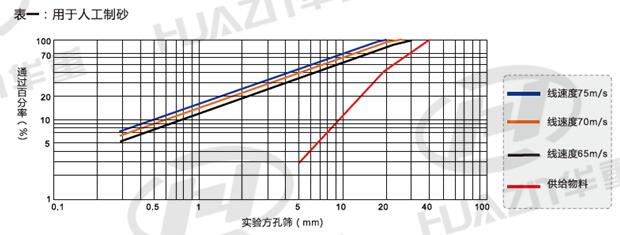

立式冲击破碎机产品粒度曲线图(用于人工制砂)

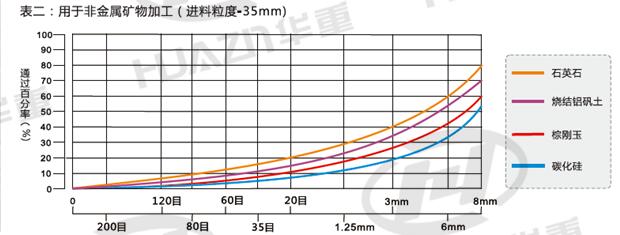

立式冲击破碎机产品粒度曲线图(用于非金属矿物加工)


应用案例

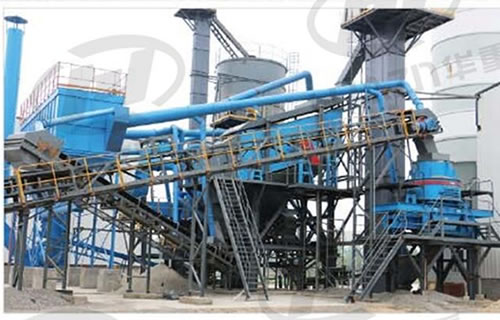

立式冲击破碎机应用案例01

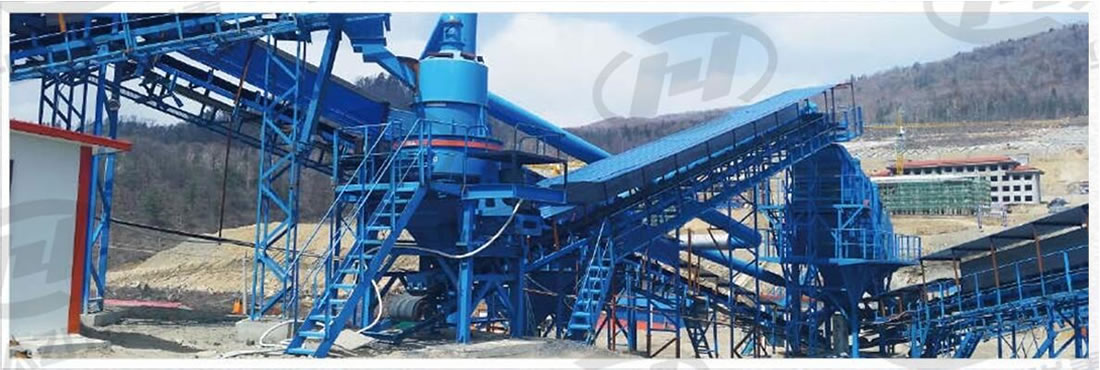

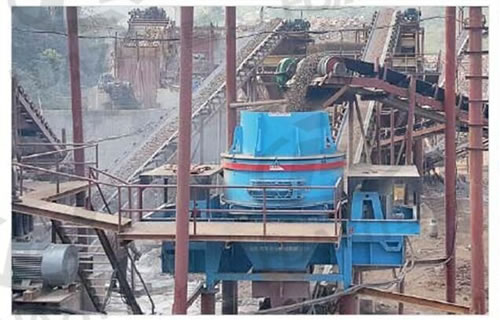

国内立式冲击破碎机应用案例现场

立式冲击破碎机案例02

国外立式冲击破碎机某案例现场

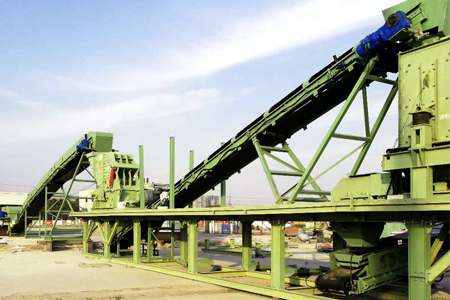

立式冲击破碎机大型应用案例

立式冲击破碎机大型应用案例
