HPY多缸液压圆锥破碎机

破碎壁更耐用, 物料粒度更均匀

HPY系列多缸液压圆锥破碎机是我公司在引进、吸收欧美液压圆锥破碎机技术的基础上,经过优化设计研制出的新型圆锥破碎机,该机在所有圆锥破碎中能耗低,破碎力大。具有可靠性高 、生产能力大、自动化程度高、操作维修简单、产品粒形好、易损件费用低等特点。

3D动画视频展示

【进料粒度】:50-500mm
【生产能力】:60-2500t/h
【应用范围】:高速、高铁、水利水电、建筑、商混等行业砂石骨料的破碎加工作业。

产品优势

  •

    设备材质好

    关键部件采用高强材质,适当增加重量,可靠性更高。

  •

    零部件好,定轴式设计

    衬板加厚,延长寿命;极大限度地增加了主轴的强度,可获得更大的装机功率,但设备重量比传统圆锥大大降低;

  •

    偏心矩大,粒形更好

    增大偏心矩,提高处理能力。高摆频及层压缩破碎带来更高的产量,更大的破碎比,更优的粒形。

细节参数

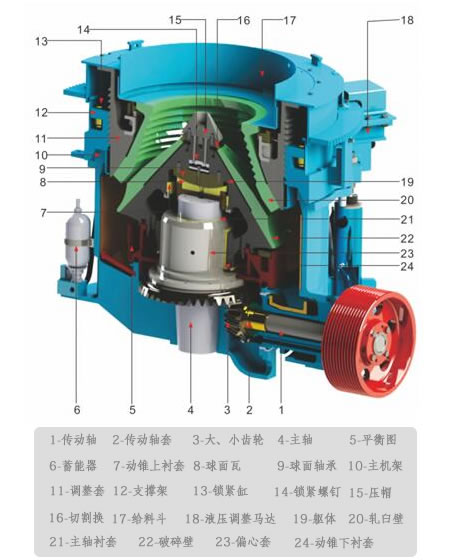

HPY系列细节图

生产能力大、自动化程度高



1、机架、主轴采用高强度合金钢精铸、精锻加工而成,坚固耐用,适合中硬以上物料的破碎。

2、该机选择圆锥破碎部高摆频和偏心套大偏心量(冲程)的合理结合。使该系列多缸圆锥破碎机的通过能力大大提高。该机可以在恒定的排料口下进行生产,避免了单缸主轴在生产中上下浮动引起排料口的变化。

3、特殊设计的破碎腔,采用高能层压理论,输入更大的能量,使物料破碎不仅发生在颗粒与衬板之间,而且发生在颗粒与颗粒之间。因此,产量更高,易损件相对磨耗少,产品粒形更趋于立方体,针片状含量少。

4、定轴式设计,主轴在运行过程中不动,极大限度增加其强度,可获得更大的装机功率,但设备重量比传统圆锥大大降低。

5、.双向过铁释放液压缸能够让铁块通过破碎腔,液压清理破碎腔行程大,而且与衬板磨损无关,减少清除破碎腔内堵塞物料所需的工作量。

6、液压马达驱动调整套(定锥衬板),可对排料口进行准确调整,液压马达还可使调整套和定锥衬板全 部转出支撑套,以便更换定锥衬板和动锥衬板,从而大大简化了衬板更换的工作量。

7、衬板固定技术提高了衬板的可靠性,定锥衬板靠楔块与定锥衬板上部的螺旋斜面配合,形成自锁;动锥衬板由自锁式锁紧螺栓紧固。

8、该机采用的青铜套,在振动大、粉尘多的破碎环境里能够提供更大的负载能力。

9、所有零件都可以从顶部或侧面拆装和维护,更换动锥衬板和定锥衬板方便,无需拆装机架、紧固螺栓。


规格型号 功率
(KW)
紧边排料口(CSS)下的生产能力(t/h)
6mm 8mm 10mm 13mm 16mm 19mm 22mm 25mm 32mm 38mm 45mm 51mm
HPY200 160 60-75 70-90 85-115 115-145 135-175 145-185 155-195 165-215 185-230 205-245
HPY300 220 75-95 100-130 110-140 145-180 170-215 190-230 220-260 225-275 245-320 300-375 345-430
HPY400 315   105-140 135-170 180-225 215-275 250-320 275-345 285-365 315-425 350-480 400-540 455-615
HPY500 400   135-170 170-220 225-290 270-345 310-400 340-425 360-450 400-530 425-585 500-670 560-770
HPY650 500     200-285 255-345 305-400 360-470 405-510 430-580 490-670 525-730 600-800 650-900
HPY800 630     240-335 315-420 375-500 420-540 465-590 490-725 545-790 585-920 670-990 765-1100
HPY1000 750     540-610 600-750 660-820 730-920 790-1050 850-1230 1100-1480 1350-1780 1600-2120 1850-2500

注:生产能力为含水量不超过4%、不含粘土,给料粒度级配适当,小于排料口的物料占给料总量10%以下,给料在破碎腔四周均布,物料松散密度为1.6t/m³的岩石开路 设计时的通过量。在闭路作业条件下,设备能力比开路作业高15%-30%。由于所选设备破碎比、物料硬度、给料粒度组成、给料含水含泥量等都会影响破碎机的生产能 力,所以对具体的应用情况请向我们进一步咨询。


产品型号 破碎腔型 标准型(STD) 短头型(SH)
最小排料口(mm)A 紧边排料口(mm)B 最小排料口(mm)A 紧边排料口(mm)B
HPY200 F 14 95 6 24
M 17 125 6 54
C 19 185 10 76
HPY300 EF     6 25
F 13 107 6 25
M 16 150 8 53
C 20 211 10 77
EC 25 233
HPY400 EF     6 30
F 14 111 6 40
M 20 198 8 52
C 25 252 10 92
EC 30 299
HPY500 EF     6 35
F 16 133 8 40
M 20 204 10 57
C 25 286 13 95
EC 30 335
HPY650 EF     6 35
F 16 150 8 40
M 20 210 10 60
C 25 290 13 100
EC 30 350
HPY800 EF
F 16 219 5 33
M 25 267 10 92
C 32 297 13 155
EC 32 353
HPY1000 F 25 240 8 65
M 32 345 10 105
C 38 360 10 140
