1.独特的三腔涡旋结构，使其给料粒度更大，产能更大，产品粒型更好；

2.优化的转子结构，能提供强大的转动惯量和锤头冲击力，使破碎产量更高，破碎比更大；

3. 特殊设计的抗磨合金“C”型板锤，使其打击面形状在整个寿命周期内保持不变，保持产品粒型和级配稳定；

4.标准模块化设计的腔体衬板及齿形反击板，互换通用性强，利用率更高，使用寿命更长；

5.独特的板锤固定装置，使得板锤稳定性更高，拆装更方便，大幅度提高工作效率；

6.设备的排料间隙可根据成品粒度、级配要求灵活调整；

7.标配液压启闭机构或易损件更换的专用工具，应用灵活，操作简便。

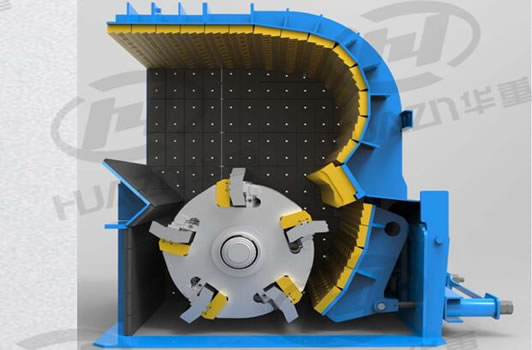

电机经过三角带传动带动转子高速运转，物料经入料口进入破碎腔内，被高速旋转的转子板锤打击，冲击涡旋破碎，未被充分破碎的大块物料，在P破碎腔的厚齿板与板锤的作用下产生巨大的压力与弯曲力，即使很难破碎的物料也能轻易被粗碎后进入下段S破碎和T破碎腔，物料在此二破碎腔内受到摩擦、挤压、冲击、折断而得到中、细碎后，排出机体。

产品型号定义：例如PFQ1315 反击破。P —破碎机 ；F —反击式 ；Q —强力涡旋 ；13 —转子直径1300mm ；15 —转子宽度1500mm。

PFY系列反击式破碎机的开发，主要参考了美卓NP系列、山特维克S系列，法国BP系列，上建PF系列和我公司所有反击破系列产品，综合了上述公司反击破产品的所有优点，并结合我公司各部门对产品在用户现场和生产现场出现问题的反馈意见，进行了一次全方位的改进，使之具有高性能、低成本、操作简单、维护方便，快捷的特点。

型号定义：例如PFY1315Ⅱ反击破。P —破碎机 ；F —反击式 ； Y —硬岩 ；13 —转子直径1300mm ；15 —转子宽度1500mm ；Ⅱ —第二代产品（第一次改进）。

应用范围

PFY系列硬岩反击式破碎机主要用来加工河卵石、花岗岩、玄武岩之类较硬物料。

在破碎（如石灰石、白云石）时，较PFQ 系列大型腔有出料粒度较粗（≤5mm含量少，5~40mm的骨料比例大）的特点。

特点特性

1. 特殊设计的重型转子结构，能够提供极高的转动惯量和锤头冲击破碎力，提高物料一次破碎成品率；

2. 独特的板锤结构设计，使其破碎面轮廓形状在整个寿命周期中保持不变，保持产品粒型和级配稳定；

3.标准模块化设计的腔体衬板及齿形反击板，互换通用性强，利用率更高，使用寿命更长；

4.独特的板锤固定装置，使得板锤稳定性更高，拆装更方便，大幅度提高工作效率。

型号定义

例：BP33反击破。B—BROYEUR（法语首位字母）汉语：破碎机；P—PERCUSSION（法语首位字母）汉语：反击、撞击 ；3—第 3 个型号 ；3—第 1 次改进。

命名规则

例：BP系列粗碎反击破的命名规则是，根据型号的顺序来命名。如第1，2，3，4，5个型号分别为BP1，BP2，BP3，BP4，BP5。产品改进后的命名规则是在原型号后面加上型号顺序，如产品在第1次改进后，型号分别为BP11，BP22，BP33，BP44，BP55。

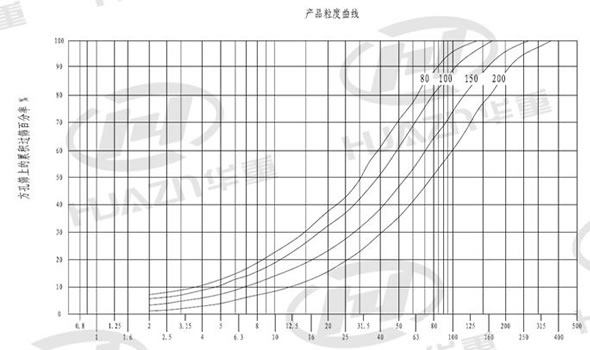

产品粒度曲线

特点特性

1.新型转子体能够提供极高的转动惯量和锤头冲击力，提高物料一次破碎成品率。

2. 独特的“S”形锤头设计，使其破碎面轮廓形状在整个寿命周期中保持不变，确保产品级配稳定。新颖的锤头无螺栓固定形式，使更换锤头更方便，快捷，提高维护效率。

3.反击架靠自重悬挂，通过棘轮装置调整排料间隙。

1.具有两级且可调整的反击破碎腔。破碎效率高。

2.机架两侧设有独特的对称大开门，便于更换板锤和反击板。

3.板锤固定装置，使得板锤稳定性更高，拆装更方便，大幅度提高工作效率。

4.标准模块化设计的腔体衬板及齿形反击板，互换通用性强，利用率更高，使用寿命更长。

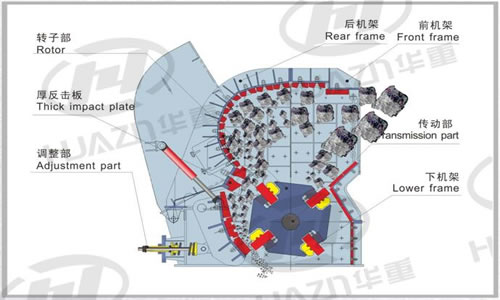

在结构设计上，具有两级反击破碎腔，均可调整。机体上下两体，安装方便。转子采用锥套加键联结，高效耐磨板锤和反击板，均可插入式安装，倾斜式轴承座，齿形反击板，机架两侧设有独特的对称大开门，板锤和反击衬板，均可打开此门更换。

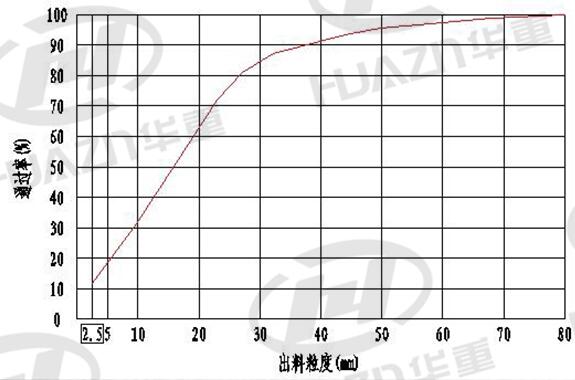

加工物料：河卵石 抗压强度< 200Mpa

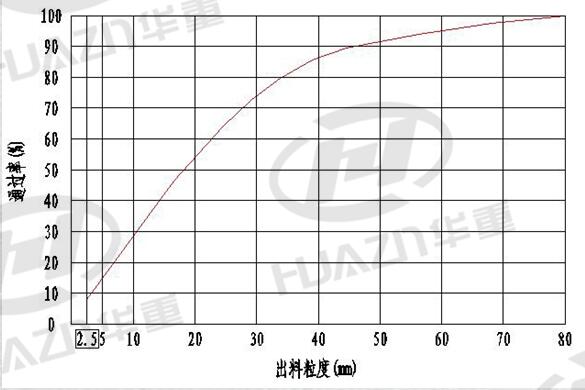

加工物料：石灰石 抗压强度< 100Mpa
