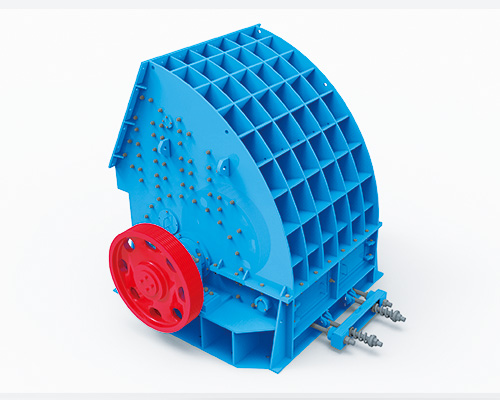

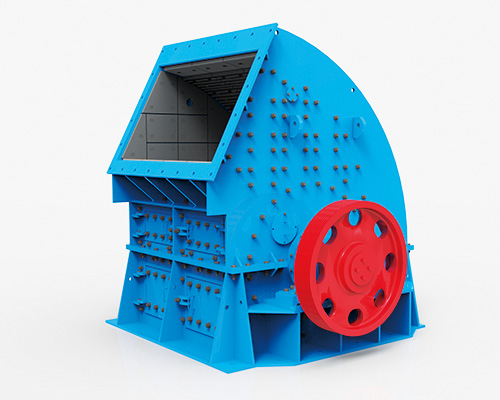

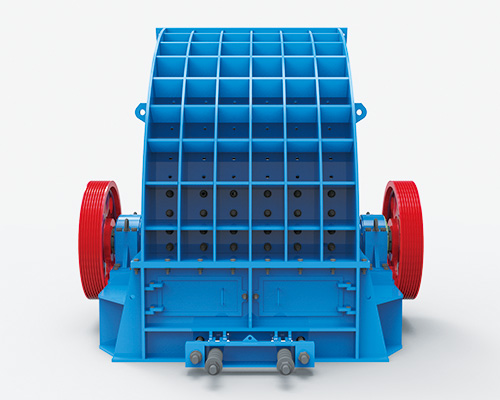

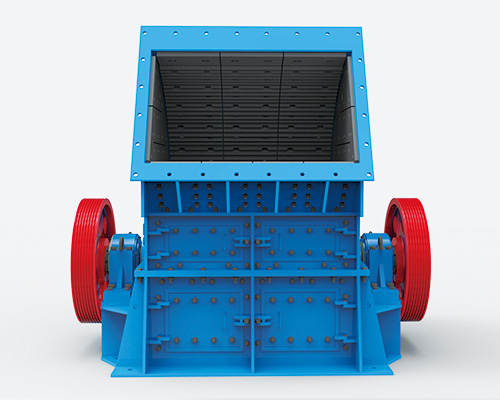

锤式破碎机

PCZ系列锤式破碎机主要用于建材行业的石料破碎,公路铁路的建设,和其他应用石料的工业。该产品适用于中硬及以下各种物料的破碎作业,具有结构独特、操作方式简便、高效节能、产品粒型好,排料粒度大小可调、节约成本等特点。

【进料粒度】:750-1500mm
【生产能力】:250-2000t/h
【应用范围】:砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等。

产品优势

  •

    产能大

    破碎比大(一般为10-25,高者达50),生产能力高,产品均匀,过粉现象少

  •

    维护简单

    产品能耗低,结构简单,设备质量轻,操作维护容易

  •

    性能好

    机械结构可靠,生产效率高,适用性好。


细节参数

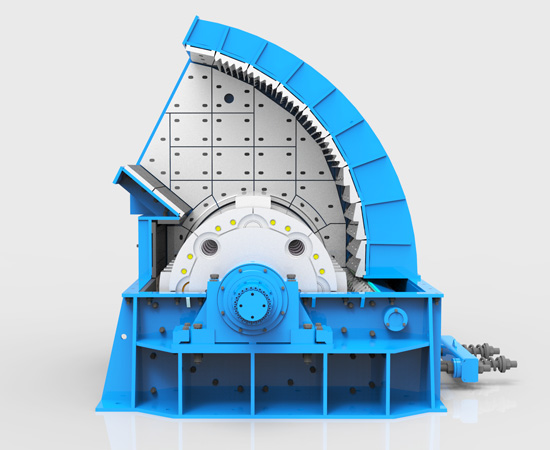

锤式破碎机细节图

1、可实现大破碎比,排料粒度调节方便,成品料级配合理;无篦条设计,不会堵料;

2、可靠的过铁和过载保护,调节部弹性装置具有退让缓冲作用;

3、重量化转子,提高了可靠性和转子的转动惯量,提高破碎机处理能力;

4、蜗壳设计,背部通筋,内外部承受冲击力强,机体结实,耐冲击不变形;

5、高铬复合锤头,寿命长,八路锤孔,四路备用;

6、采用卡簧销轴固定的耐磨护圈,更换方便,降低劳动强度,增加开机时间;

7、选配工装,方便更换锤头、锤轴。


锤式破碎机工作原理

工作原理: 锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时,电机带动转子作高速旋转,物料均匀的进入破碎机腔中,高速回转的锤头冲击、剪切撕裂物料致物料被破碎,同时,物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条,在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出,大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨,直到破碎至所需出料粒度最后通过筛板排出机外。


规格型号 转子(mm) 进料口尺寸(mm) 进料粒度(mm) 处理能力(t/h) 功率(kW)
直径×长度
PCZ-1512 Φ1500×1160 1280×1060 ≤750 250-320 160×2
PCZ-1615 Φ1660×1550 1580×1350 ≤1000 400-600 250×2
PCZ-1620 Φ1660×2010 2080×1280 ≤1000 700-1000 400×2
PCZ-1820 Φ1850×2010 2080×1280 ≤1000 2800-1200 450×2
PCZ-2125 Φ2150×2490 2600×1680 ≤1500 1200-2000 630×2
