PFY系列硬岩反击式破碎机

破碎规格多样化

PFY系列硬岩反击式破碎机是针对抗压强度大于300MPa,莫氏硬度大于6级的石料而设计的系列机种。该机种在设计中巧妙地利用了破碎过程中的力学特性,运用世界上常使用的设计、分析软件和计算技术,集国内优化设计、高性能材料、精确制造于一体,是目前国内外较先进的新机种。该机种转子转动惯量大、锤头及耐磨衬板使用寿命长、产量高、成品物料呈多棱体形状。全部型号都配置有液压开启、反击架退让装置,大型号配置有锤头起吊装置。

【进料粒度】:300-600mm
【生产能力】:140-1200t/h
【应用范围】:高速、高铁、水利水电、建筑、商混等行业砂石骨料的破碎加工作业。

产品优势

  •

    一次成品率高

    特殊设计的重型转子结构,能提供极高的转动惯量和锤头冲击破碎力,提高物料一次破碎成品率。

  •

    产品配给稳定

    独特的板锤结构设计,使其破碎面轮廓形状在整个寿命周期中保持不变,确保产品级配稳定。

  •

    备件成本低

    易损件采用模块化设计,通用互换性高,便于备件的管理,减少备件的成本。

  •

    易损件更换方便

    后机架和检修门同时开启,即可更换该设备的全部易损件,大大提高工作效率。

细节参数

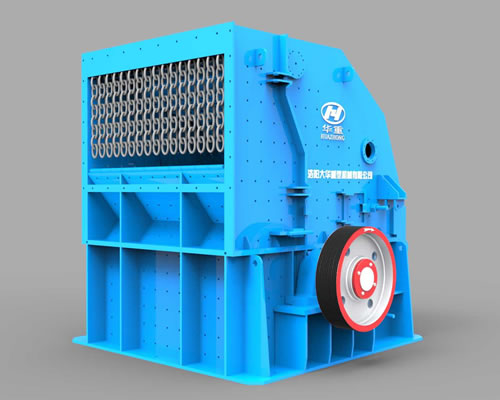

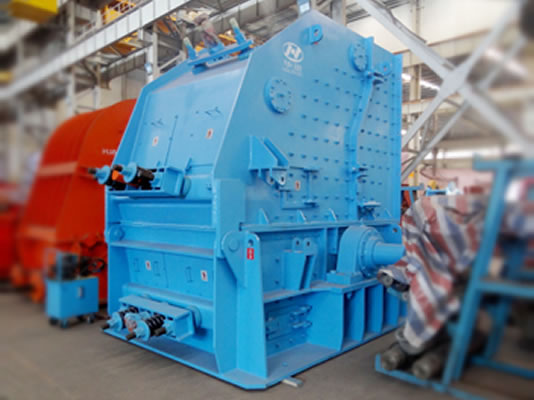

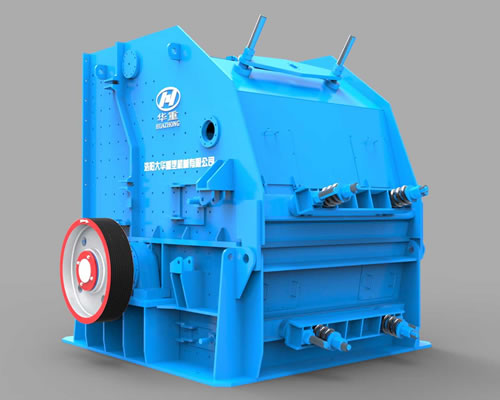

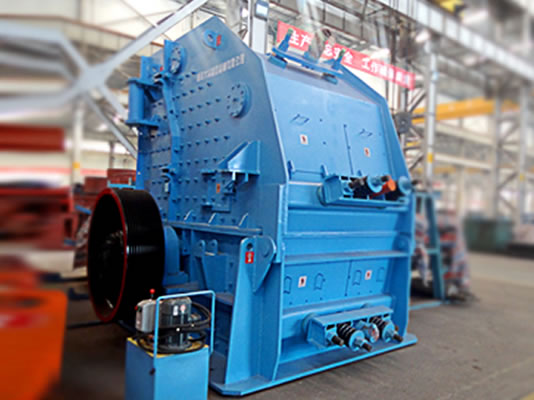

PFY系列细节图

破碎规格多样化



1、硬岩反击式破碎机 该硬岩反击破碎机采用全新的制造技术,独特的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,能破碎进料粒度不超过、抗压强度不超过的各种粗、中、细物料(花岗岩、石灰石、混凝土等);

2、广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化;

3、反击式碎石机设备采用全新的制造技术,独特的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,能破碎进料粒度不超过、抗压强度不超过的各种粗、中、细物料(花岗岩、石灰石、混凝土等)。


规格型号 转子直径(mm) 最大进料粒度(mm) 处理能力
(t/h)
功率
(KW)
PFY1213 φ1250 300 140-180 ≤40mm占(80%~90%) 160
PFY1311 φ1300 300 120-210 160
PFY1214 φ1250 400 150-240 220
PFY1315 φ1300 300 160-260 250
PFY1415 φ1450 400 200-320 315
PFY1715 φ1700 500 360-520 355
PFY1819 φ1820 500 400-650 2×315
PFY1823 φ1820 500 500-850 2×400
PFY2023 φ2020 600 650-1000 2×500
PFY2223 φ2210 600 750-1200 2×560

注:本生产能力为参考值,生产条件:开路破碎、干矿石、松散容量重为1.6t/³。生产能力受原料的抗压强度、可碎性、磨蚀性、容量、级配、含水率、结晶组织、加工工艺流程等众多因素响。


PFY系列硬岩反击式破碎机工作原理?

   反击式破碎机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

它采用全新的制造技术,独特的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,能破碎进料粒度不超过、抗压强度不超过的各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化。
