本机是根据对物料进行输入能量逐级递增和分级破碎的原理设计的。
（本系列大型号破碎机的转子部由上、中、下三级转子组成，中、小型号破碎机的转子部由上、下两级转子组成。其结构与工作原理按大型号破碎机介绍。）
PFL-Ⅲ立式复合破碎机结构
本机由电机传动部、出料斗、机座部、底盘部、转子部、筒体部、机盖部等部件组成。电机呈垂直倒置安装在机座的一端，通过窄V带驱动主轴旋转，主轴上装有三个转子，转子位于筒体的中央，每个转子的圆周装有可调整间隙的锤头，上转子的顶面装有甩料盘（由甩料筋和甩料衬板交叉均布组成）。机盖上有两个进料斗；底盘固定在机座上，机座下方设有一出料斗。支撑主轴的两个调心滚子轴承和一个推力轴承分别装于机盖和底盘的中央。筒体部由两个对开的半圆筒体构成，筒体上端联接机盖，下端联接底盘，筒体可以打开（注意：不论检修或更换易损件，只允许打开一半筒体，另一半筒体的连接螺栓不能有任何松动，应紧固牢靠），以便更换易损件和检修；筒体内壁安装有上、中、下三层反击板，分别包围上、中、下转子，并与转子锤头保持一定间隙。

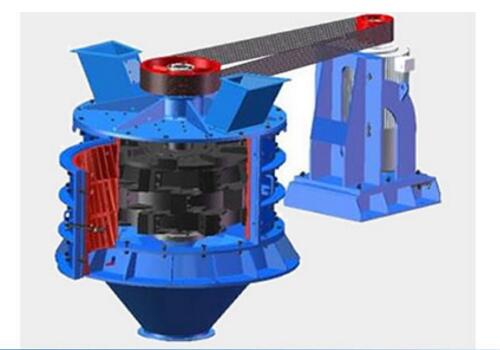

图 PFL-Ⅲ立式复合破碎机结构
PFL-Ⅲ立式复合破碎机工作原理
工作时，固定在主轴上的转子在电机驱动下按一定方向高速旋转运行，块状物料由进料斗落到甩料盘上，经高速旋转的甩料盘筋的冲击后，在离心力的作用下，被迅速抛向反击板而产生撞击。
物料经反击板上的斜面及重力作用下，沿斜下方被反弹到锥形转子破碎腔，物料受到高速旋转的上锤头冲击，使物料获得足够的动能后被抛向反击板，并重复上述破碎过程，物料群在破碎腔内互相撞击得到再一次破碎，并在锥形空间做螺旋线下落。
物料进入圆柱形转子腔内，对已破碎的颗粒进一步细破碎、挤压、研磨，再次重复上述破碎过程。如此高频次的被上、中、下锤头和反击板的打击、反击、挤压、研磨，使物料由大到小逐渐被破碎。由于物料在破碎腔内受到锤头和反击板的冲击，以及物料之间的相互碰撞，使物料沿其自然节理面、层理面发生破碎。当破碎后的物料小于上上转子的排料间隙时，物料进入中转子破碎腔，进行细碎。然后，物料进入下转子破碎腔，再次发生上述打击、反击、挤压、研磨的破碎过程，所不同的是下转子的锤头圆周速度比第二级更高，物料所受的的冲击力更大，间隙更小，因此可使物料细碎得更小，最终被破碎成所要求的颗粒，排出机体。
